修理して元気になったおもちゃの紹介です

【2025年05月05日】

こどもの日に初期型クレーンゲームが入院してきました

大事にされていたようですが、右側のレバースイッチで巻き上げ動作ができませんでした。

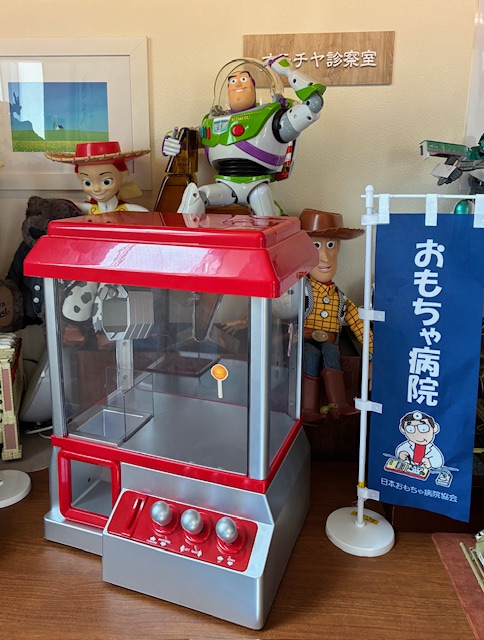

修理が無事に終わりお迎え待ちです

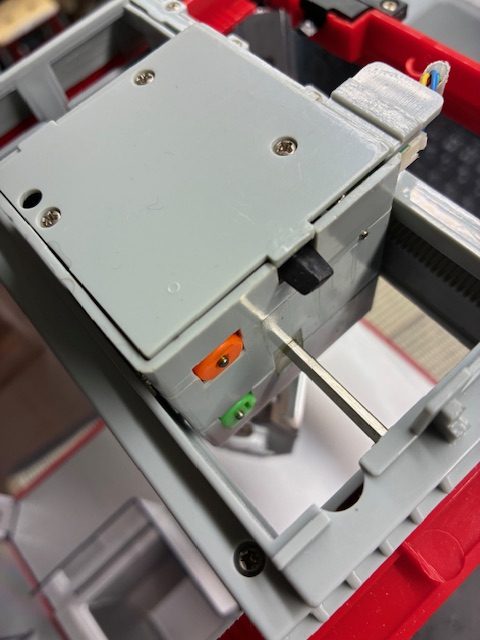

オレンジが巻き上げモータ
直接電圧掛けると正常回転

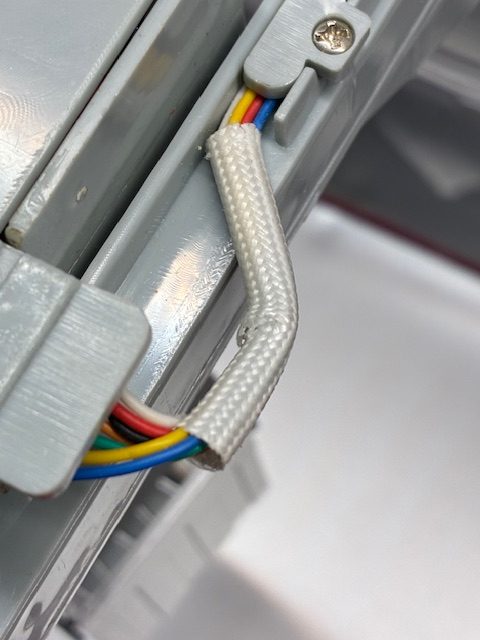

配線の取り回し状態
折れ曲がった部分が怪しい？

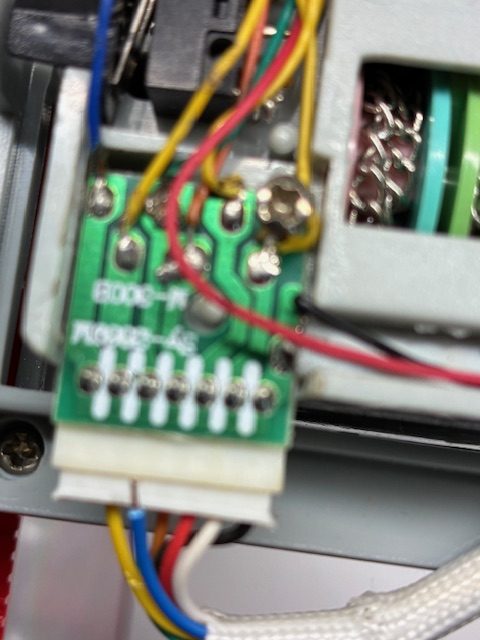

結局コネクタ部で青線が断線
一番曲がりがきつく折れた？
巻き上げモータ用配線を基板に直接半田付けしました
全体に配線が固くなって折れやすく、次は配線交換が必要かもしれませんね

【2025年04月09日】

くすぐりエルモ

モーターからウィーンと空周りの音がしてちゃんと動きませんでした。

修理完了してお迎え待ちです、両側の病院スタッフのエルモも嬉しそうです
背中を開いて中を点検します
ぬいぐるみからメカ部分を取り出しました
足腰用モータのピニオンギヤが割れてました
３Ｄプリンタで作った特殊ギヤと交換
腕用モータのピニオンギヤも割れていました
こちらも交換
ピニオンギヤをワイヤーで縛って修理してみる
修理品は使用せず、３Ｄプリンタ製を使用しました

【2024年12月12日】

ポーズでいっぱいおしゃべりポッチャマ

１６年前の思い出深いおもちゃ、動かなくなっていました

背中の糸を切ってぬいぐるみの中を点検します
電池液漏れで青さび発生
電池ケース裏の配線も傷んでます
スイッチの配線が断線
古くなった配線を新しくして半田付けします
腕のスイッチを点検
やはり配線は断線
接点状態を計測
スイッチ接点を復活させます
元気におしゃべり出来るようになって退院です。これから美容院で綺麗にするそうです

【2024年12月13日】

３０年前の貴重なプラレール

３０年分の錆と経年劣化は強敵でしたが、何とか勝利しました！！

電池金具の青錆がひどく
リューターで研磨してみる
車輪が回らない
ギヤケースを分解
基板の動作はOK
交換した部品！モーター、駆動輪のギヤ、固くなった配線と
折れた電池金具は外部電池ボックスに変更して対応

元の電池金具が使えないため外部に電池ボックスを追加
車輛本体、コントローラとも生き返り元気に動くようになりました！！！
